Installer un digicode sur un portail coulissant motorisé exige un branchement précis pour garantir la sécurité et l'accessibilité automatisée. Le digicode nécessite une alimentation en 12 ou 24 volts ainsi qu'une connexion en contact sec NO (normalement ouvert) pour commander l'ouverture. Le câblage utilise généralement quatre fils, assurant séparément l'alimentation du clavier code et l'envoi du signal d'ouverture. Le branchement doit respecter la polarité et la section adéquate de câbles pour éviter les pertes. Comptez une installation entre 30 minutes et 1 heure pour un bricoleur averti avec les outils adaptés, sous réserve du respect des normes standard des motorisations comme Somfy ou Came. Pour sécuriser un accès automatisé efficace, privilégiez un digicode filaire, ou un modèle radio avec récepteur compatible.
Branchement technique du digicode sur un portail coulissant motorisé
Le digicode agit comme un interrupteur de commande qui, une fois le code saisi, ferme un relais interne pendant une seconde, transmettant l'ordre au moteur pour ouvrir le portail coulissant. Ce fonctionnement repose sur deux circuits distincts : l'alimentation du clavier et le contact sec pour la commande d'ouverture. Généralement, le clavier est alimenté en 12/24 V, ce qui active son rétroéclairage et l’électronique interne. Le contact sec, souvent noté NO (Normalement Ouvert), est un simple relais sans courant fort, qui commande l’ouverture en transmettant un signal.
Attention : une erreur de câblage entre le circuit d'alimentation et le contact de commande est la cause majeure des dysfonctionnements.
Pour la connexion :
- Reliez les bornes d'alimentation du digicode à la sortie accessoires de la carte électronique du moteur, en respectant le + et le – si en courant continu.
- Connectez les bornes COM et NO du relais du digicode aux bornes de commande du moteur (ex : bornes « Start » sur Somfy, « PP » sur Nice, ou « 2 et 7 » sur Came).
- Ne jamais utiliser la borne NC (Normalement Fermé), sinon le portail reste bloqué ou ouvert.
Un montage rigoureux assure une sécurité électronique fiable et un accès simple sans clé ni télécommande.

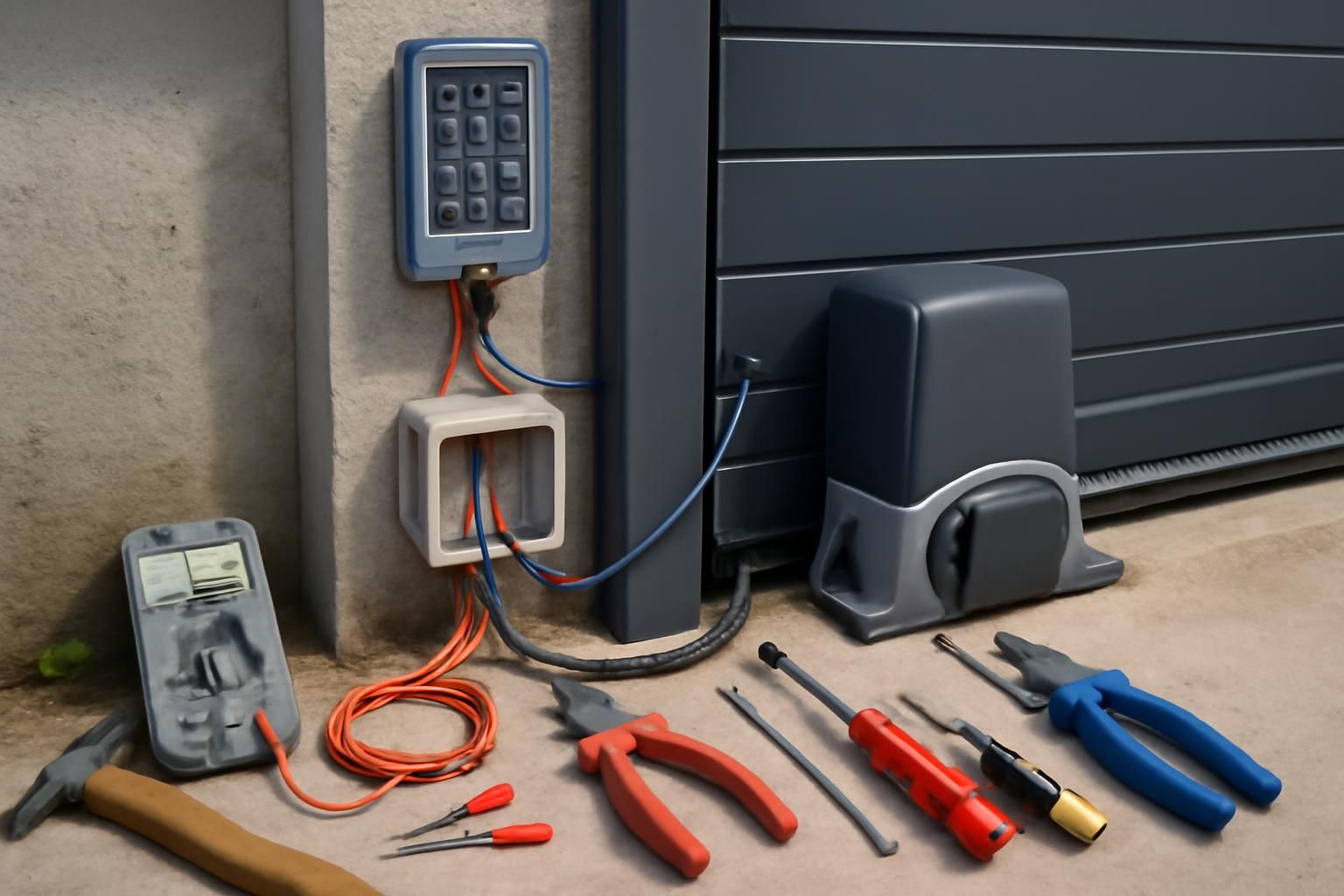

Matériel requis et recommandations pour l'installation
Pour un branchement correct, il est nécessaire d’avoir :
- Un tournevis de précision pour le bornier électronique
- Une pince à dénuder pour préparer les fils
- Un multimètre pour vérifier tensions et continuité
- Du câble adapté à la distance (section recommandée entre 0,5 mm² et 1,5 mm² selon la longueur)
En termes de sécurité, coupez impérativement le courant principal avant toute intervention sur la motorisation, car le moteur est alimenté en 230 V. Il faut aussi respecter l’étanchéité du boîtier du digicode pour éviter les infiltrations humides, notamment en plaçant le câble à l’entrée basse et en assurant un serrage étanche.
Choix du câble et distance optimale pour la commande à distance
Le choix du câble est crucial pour garantir la fiabilité de la commande. Un câble trop fin provoque des chutes de tension, empêchant l’ouverture correcte :
- Jusqu’à 15 mètres, un câble de 0,5 à 0,6 mm² (câble téléphonique ou d’alarme) convient
- Entre 15 et 30 mètres, privilégiez une section de 0,75 mm² avec du câble électrique souple
- Au-delà de 30 mètres, utilisez un câble électrique standard de 1,5 mm²
Pour les rénovations, un câble réseau RJ45 peut être utilisé sur courtes distances, en torsadant deux paires pour augmenter la section et réduire la résistance.
Étapes précises pour le schéma de branchement du digicode portail coulissant
Voici le déroulé des opérations clés :
- Repérer les bornes sur la carte électronique de la motorisation (sortie alimentation et entrée commande bouton poussoir ou contact sec).
- Brancher l’alimentation du digicode sur la sortie accessoires 12 ou 24V du moteur, avec polarité respectée en continu.
- Connecter le relais NO/COM du digicode aux bornes de commande « ouverture totale » du portail (bouton poussoir).
Chaque étape garantit une réponse sans faille du système de verrouillage et facilite l’usage d’un accès automatisé sécurisé.
Cas particuliers : digicode filaire versus digicode radio
Les digicodes dits « universels » peuvent fonctionner en filaire ou en radio. Le modèle filaire utilise un câblage classique en contact sec comme décrit. Le digicode radio, souvent alimenté par piles sans bornier, communique sans fil avec un récepteur à brancher lui-même en contact sec sur la motorisation.
La programmation d’un digicode radio s’effectue par appairage avec la carte réceptrice, similaire à la procédure de télécommande. Ce système permet une installation rapide mais nécessite une attention particulière à la portée radio et à la sécurité du code transmis.
Diagnostic et résolution des problèmes fréquents lors de l'installation
Si le digicode s’allume mais que le portail ne répond pas, les causes les plus fréquentes sont :
- Branchement sur borne NC au lieu de NO : la carte croit que le circuit est toujours fermé et n’ouvre pas.
- Absence de pontage de sécurité sur la carte moteur, notamment si aucune photocellule n’est installée. Sans ce pont, le système bloque l’ouverture par précaution.
- Mauvaise validation ou saisie du code maître. Certains digicodes exigent un bouton de validation (#, *) ou une programmation initiale obligatoire.
En utilisant un multimètre en test de continuité, assurez-vous que le relais ne sonne qu’au passage du code, pas au repos. Ce contrôle évite les erreurs fatales pour la motorisation et évite de griller la carte principale.
Pour un guide complet et détaillé sur la programmation spécifique d’un digicode BFT, consultez ce tutoriel officiel ici.
Peut-on brancher un digicode sur n’importe quel moteur de portail ?
Oui, à condition que la motorisation possède une entrée de type contact sec (contact bouton poussoir), ce qui est le cas de plus de 99 % des cartes électroniques actuelles.
Quelle est la différence entre les contacts NO et NC sur un digicode ?
Le contact NO (Normalement Ouvert) reste ouvert au repos et se ferme pour envoyer l'ordre d'ouverture, tandis que le NC (Normalement Fermé) est fermé en permanence et s'ouvre pour couper le circuit. Pour les commandes de portails, le NO est obligatoire.
Comment protéger mon digicode des intempéries ?
Privilégiez un modèle avec indice de protection au moins IP54. Lors de l'installation, appliquez un joint silicone sur les côtés et le dessus, et laissez le bas ouvert pour évacuer la condensation.
Est-il possible d’utiliser un câble réseau RJ45 pour le digicode ?
Oui, sur des distances inférieures à 15 mètres, en torsadant deux paires pour augmenter la section et éviter les chutes de tension.
Que faire si le digicode s’allume mais le portail ne bouge pas ?
Vérifiez le branchement sur le contact NO, l'absence de pontage de sécurité sur la carte moteur, et la validation correcte du code. Utilisez un multimètre pour confirmer la continuité du relais lors de l’appui.
