Branchement alarme 3 détecteurs : câblage parallèle

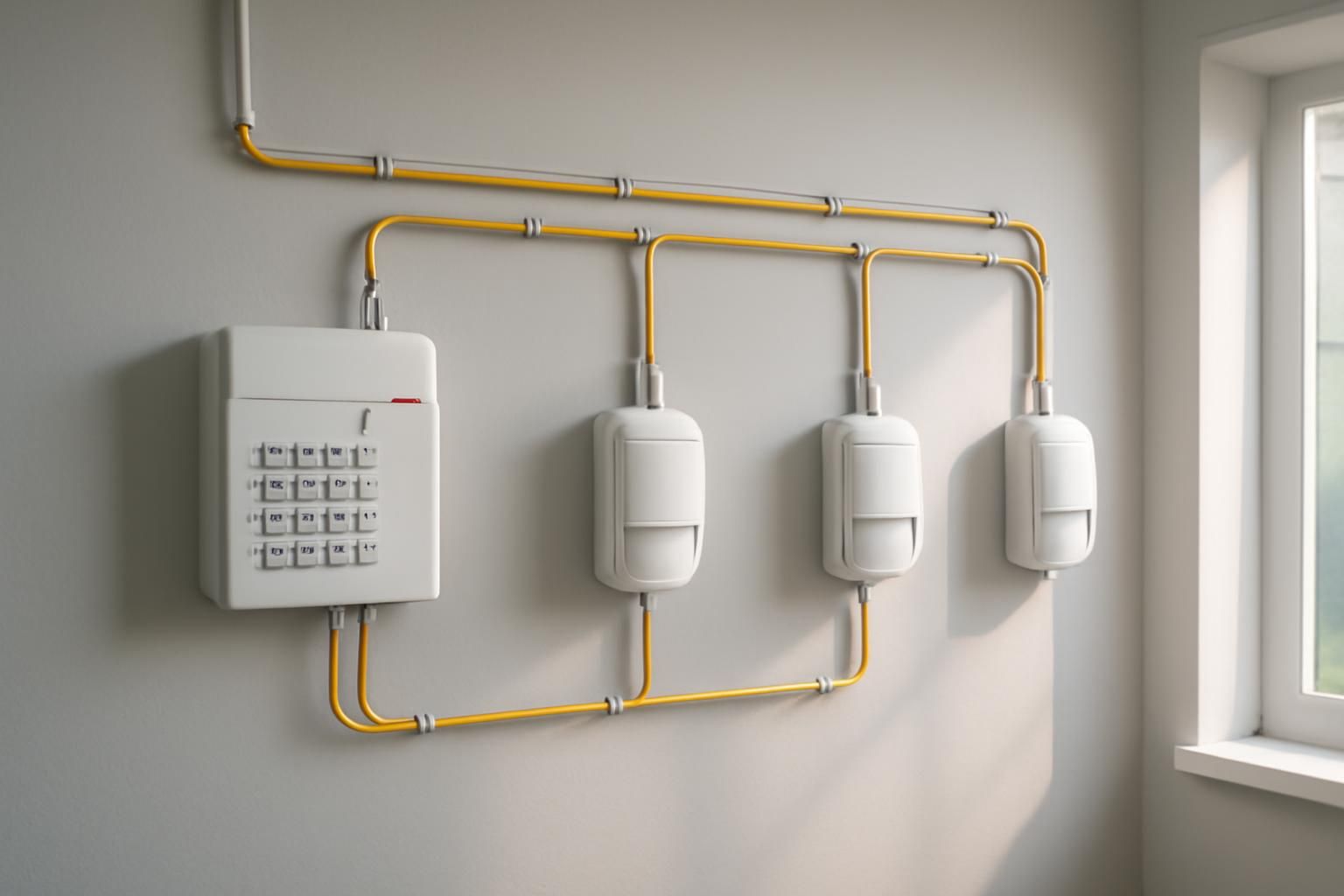

Le branchement alarme 3 détecteurs en câblage parallèle permet de connecter plusieurs détecteurs sur un même circuit pour sécuriser efficacement une zone. Cette méthode relie chaque détecteur aux lampes ou à la centrale de manière à ce que tous soient alimentés simultanément. Le câblage parallèle optimise la connexion détecteurs et simplifie l’installation, tout en respectant la norme NF C 15-100. En 2026, une installation alarme de ce type avec détecteurs câblés selon ce mode nécessite un fil électrique de section minimale 1,5 mm², et l’usage de borniers de connexion pour garantir la sécurité et la fiabilité du système d’alarme.

Fonctionnement et avantages du câblage parallèle pour 3 détecteurs

Le principe du câblage parallèle pour une alarme maison avec 3 détecteurs est simple : chaque détecteur est branché sur les mêmes lignes d’alimentation (phase et neutre) et commande sa propre sortie vers la centrale ou les lampes. Cette configuration permet à chaque détecteur d’agir indépendamment tout en partageant la même source électrique. En cas de détection de mouvement par un des détecteurs, le circuit s’active instantanément, déclenchant l’alarme ou l’éclairage de sécurité.

Un autre avantage majeur réside dans la facilité d’ajouter ou retirer un détecteur sans interrompre le fonctionnement des autres sur le même circuit. Cette approche est largement utilisée pour la sécurité résidentielle comme professionnelle où un contrôle précis de plusieurs zones est nécessaire.

Le câblage parallèle réduit les risques de coupure totale en cas de défaillance d’un détecteur et optimise la maintenance, car chaque point peut être diagnostiqué indépendamment.

Éléments nécessaires pour un branchement efficace d’une alarme à 3 détecteurs

Pour réaliser un câblage parallèle fiable, il est nécessaire de disposer de :

• Détecteurs 3 fils (phase, neutre, sortie vers charge) conformes aux normes NF C 15-100 pour garantir sécurité et compatibilité.
• Fils électriques de section 1,5 mm² minimum, adaptés à un circuit de sécurité, avec codage couleur respectant les standards : phase en rouge, noir ou marron, neutre en bleu.
• Borniers de connexion pour assurer des raccordements sûrs sans risque de déconnexion ou de court-circuit.
• Outils isolés tels que pinces dénudeuses, tournevis isolés, et testeur de tension pour confirmer la coupure avant toute manipulation.
• Disjoncteur 16A maximum associé à un différentiel 30mA, assurant la protection électrique complète du circuit alarme.

Respecter ces éléments est indispensable pour une installation conforme et sécurisée, tout en optimisant la durée de vie du système d’alarme.

Étapes détaillées pour réaliser un câblage parallèle de 3 détecteurs d’alarme

Le câblage parallèle d’alarme avec 3 détecteurs suit une procédure claire et ordonnée :

1. Coupez l’alimentation générale au niveau du disjoncteur pour éviter tout risque d’électrocution.
2. Identifiez les bornes sur chaque détecteur : phase (L), neutre (N), et sortie commutée (L’).
3. Raccordez la phase (L) du tableau électrique sur la borne L de chaque détecteur, en utilisant un bornier de connexion pour une distribution parallèle.
4. Reliez le neutre (N)à toutes les bornes N des détecteurs en parallèle et à la centrale d’alarme ou lampes associées.
5. Connectez les sorties L’ de chaque détecteur en parallèle vers la centrale d’alarme ou les lampes, assurant ainsi un signal d’alarme ou un allumage déclenché quel que soit le détecteur activé.
6. Assurez la fixation et l’isolation des connexions pour éviter toute détérioration ou contact accidentel.
7. Après vérification, remettez sous tension et effectuez des tests de détection successifs pour valider le bon fonctionnement du système à chaque détecteur.

Pour approfondir les bases du branchement lumière, vous pouvez consulter notre guide complet sur le branchement lampe détecteur.

Positionnement adapté des détecteurs pour une sécurité optimisée

Le positionnement des détecteurs est stratégique pour la performance du système d’alarme. Voici quelques recommandations :

• Installer les détecteurs entre 2 et 2,5 mètres de hauteur pour maximiser la zone couverte.
• Orienter les capteurs pour couvrir le champ d’action souhaité sans obstacle, en évitant les fenêtres ou sources de chaleur directe.
• Éloigner les détecteurs des ventilateurs, radiateurs ou végétation en mouvement qui pourraient provoquer de fausses alertes.
• Prévoir dans la mesure du possible une légère superposition des zones de détection pour éliminer les angles morts.

Un positionnement soigné est essentiel, notamment dans les installations alarme maison où chaque détection rapide peut dissuader efficacement un intrus.

Réglages et tests pour garantir la performance des détecteurs câblés en parallèle

Pour finaliser l’installation, réglez les paramètres essentiels à chaque détecteur :

• Minuterie : ajustez la durée pendant laquelle la sirène ou les lampes restent activées après détection, généralement entre 30 secondes et 10 minutes, en fonction de l’usage.
• Sensibilité : calibrer la portée pour éviter les déclenchements intempestifs tout en assurant une couverture optimale.
• Seuil crépusculaire : pour les détecteurs munis de réglage lumière, activez la détection uniquement dans la pénombre ou la nuit, selon les besoins.
• Test en situation réelle : réalisez des tests en simulant des passages devant chaque détecteur pour garantir une réponse immédiate et fiable.

Ces réglages contribuent à un système de sécurité intelligent et économe en énergie. Pour en savoir plus sur les détecteurs 2 fils et leurs spécificités, consultez notre article dédié au détecteur mouvement 2 fils.

Le câblage parallèle facilite aussi l’ajout d’une fonction marche forcée, permettant l’activation manuelle de la lumière ou de l’alarme. Cette installation peut être complétée avec un clavier d’alarme pour une gestion complète et sécurisée, solution détaillée sur notre page clavier alarme.

Comment brancher précisément un détecteur de mouvement 3 fils en parallèle ?

Connectez la phase du tableau à toutes les bornes L en parallèle, le neutre à toutes les bornes N, puis reliez toutes les sorties L’ vers la centrale ou lampes. Utilisez des borniers pour sécuriser les connexions.

Peut-on ajouter plus de trois détecteurs en câblage parallèle ?

Oui, mais il est conseillé de ne pas dépasser 4 détecteurs en parallèle pour éviter les interférences. Au-delà, privilégiez un système maître-esclave ou relais pour garantir la stabilité du circuit.

Quels sont les risques d’un mauvais câblage parallèle sur une installation d’alarme ?

Un branchement incorrect peut engendrer des courts-circuits, des dysfonctionnements de détection, voire une panne totale du système. Il est impératif de respecter les normes électriques et d’isoler correctement chaque connexion.

Comment régler la temporisation sur un détecteur de mouvement avec câblage parallèle ?

La temporisation se règle via un potentiomètre ou bouton spécifique sur le détecteur. Adaptez la durée selon l’usage pour éviter que la sirène ou les lumières restent allumées inutilement.

Est-il possible de contrôler manuellement l’alarme avec un branchement parallèle ?

Oui, en ajoutant un interrupteur de marche forcée en parallèle avec les sorties L’ des détecteurs, vous pouvez activer manuellement le système d'alarme ou l’éclairage.
